Data Center HPC | Laboratori Nazionali di Frascati dell’INFN

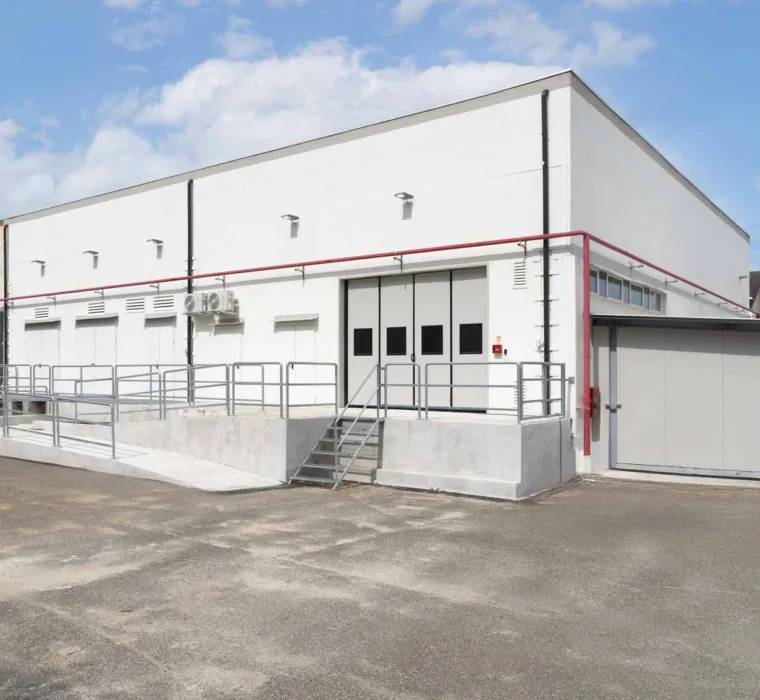

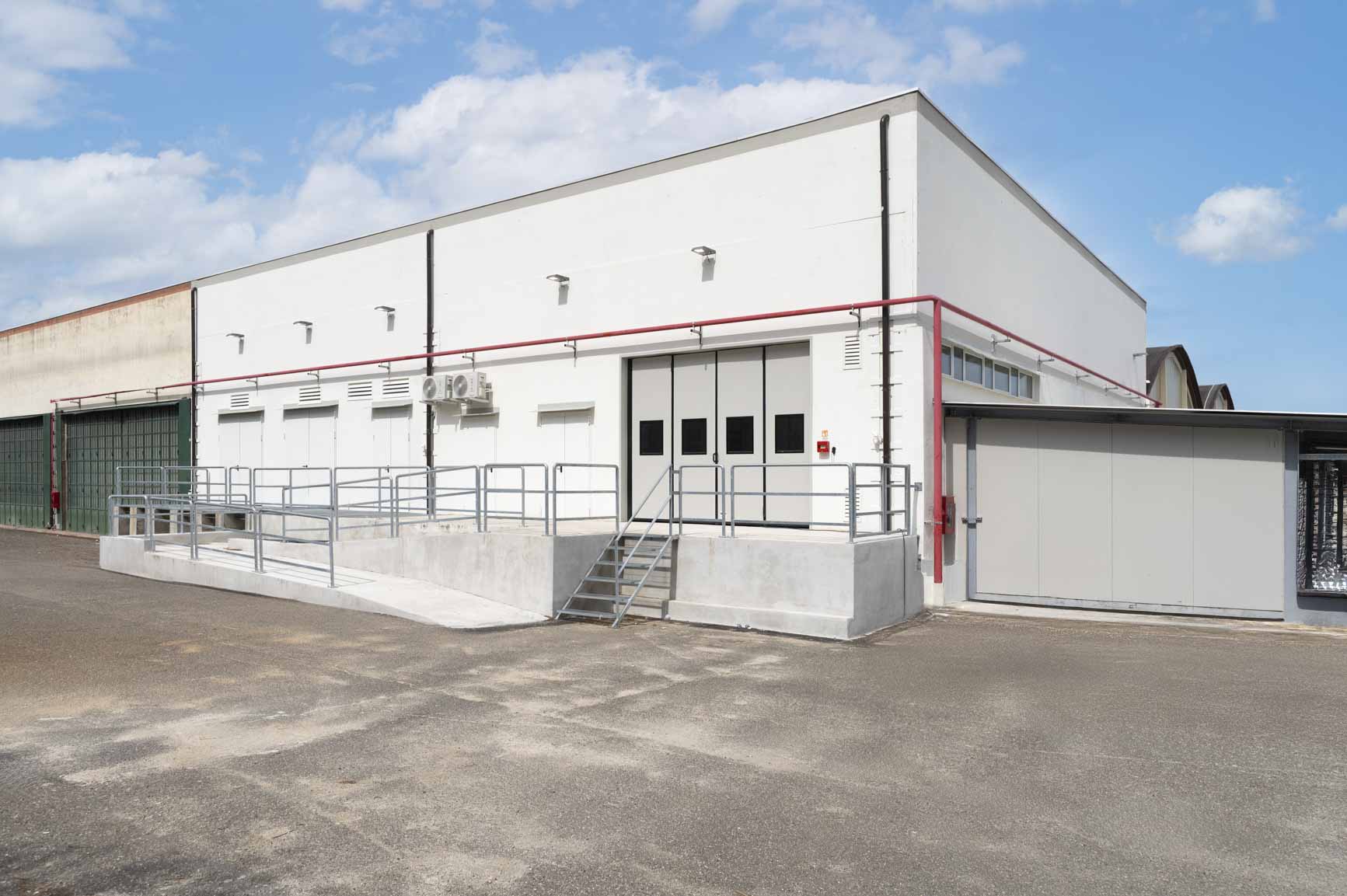

L’intervento ha riguardato la riqualificazione integrale di una porzione dell’Edificio 59 per l’alloggiamento di un’infrastruttura di calcolo ad alte prestazioni (HPC) destinata alla Space Economy.

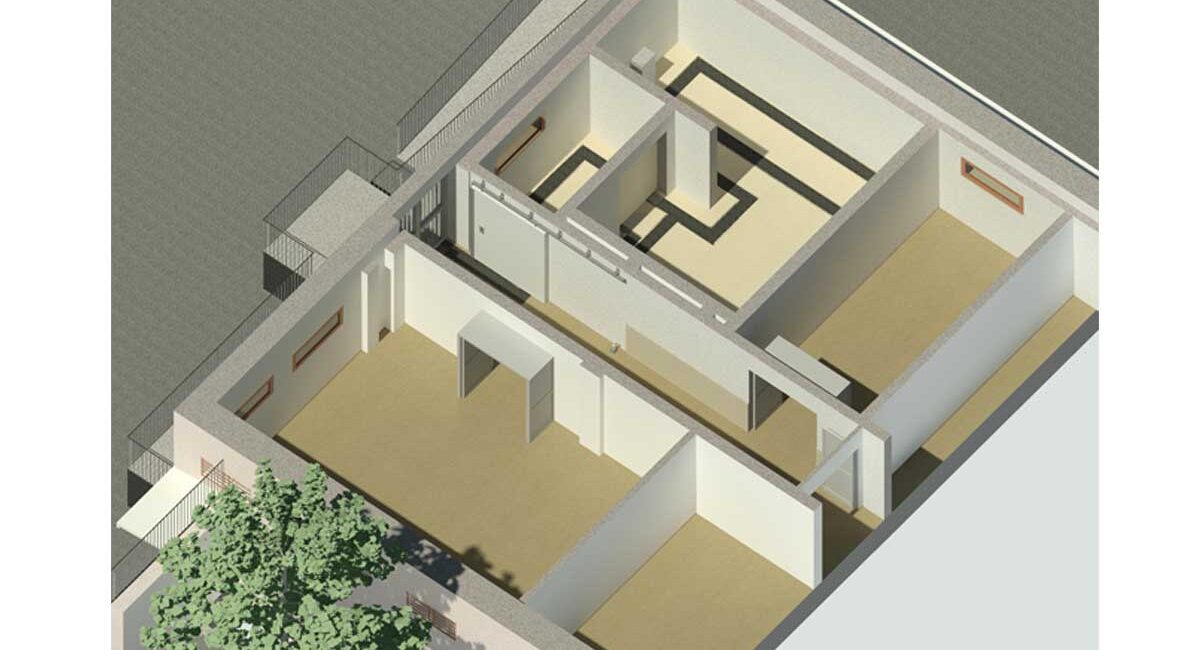

Opere Civili e Strutturali: Soluzione “Box in the Box”

• Infrastruttura Indipendente: Realizzazione di una struttura metallica a telai in acciaio (colonne HEA 200 e travi HEA 180) completamente svincolata dall’edificio esistente, garantendo l’indipendenza dei carichi e la massima sicurezza sismica.
• Platea di Fondazione: Costruzione di una nuova platea in cemento armato previo riempimento e stabilizzazione delle preesistenti fosse di manutenzione.
• Compartimentazione Avanzata: Creazione di ambienti tecnici dedicati (Sala Rack, UPS, Batterie, Trasformatori) con pareti in pannelli sandwich EI 120 e sistemi a secco resistenti al fuoco, garantendo la tenuta d’aria necessaria ai sistemi di estinzione.
• Plenum di Distribuzione: Installazione di un pavimento tecnico sopraelevato di 90 cm per la mandata dell’aria e di un controsoffitto tecnico per la ripresa.

Impianti Meccanici e Sostenibilità (HPC & Cooling)

• Potenza IT: Infrastruttura dimensionata per un carico IT totale fino a 1200 kW.

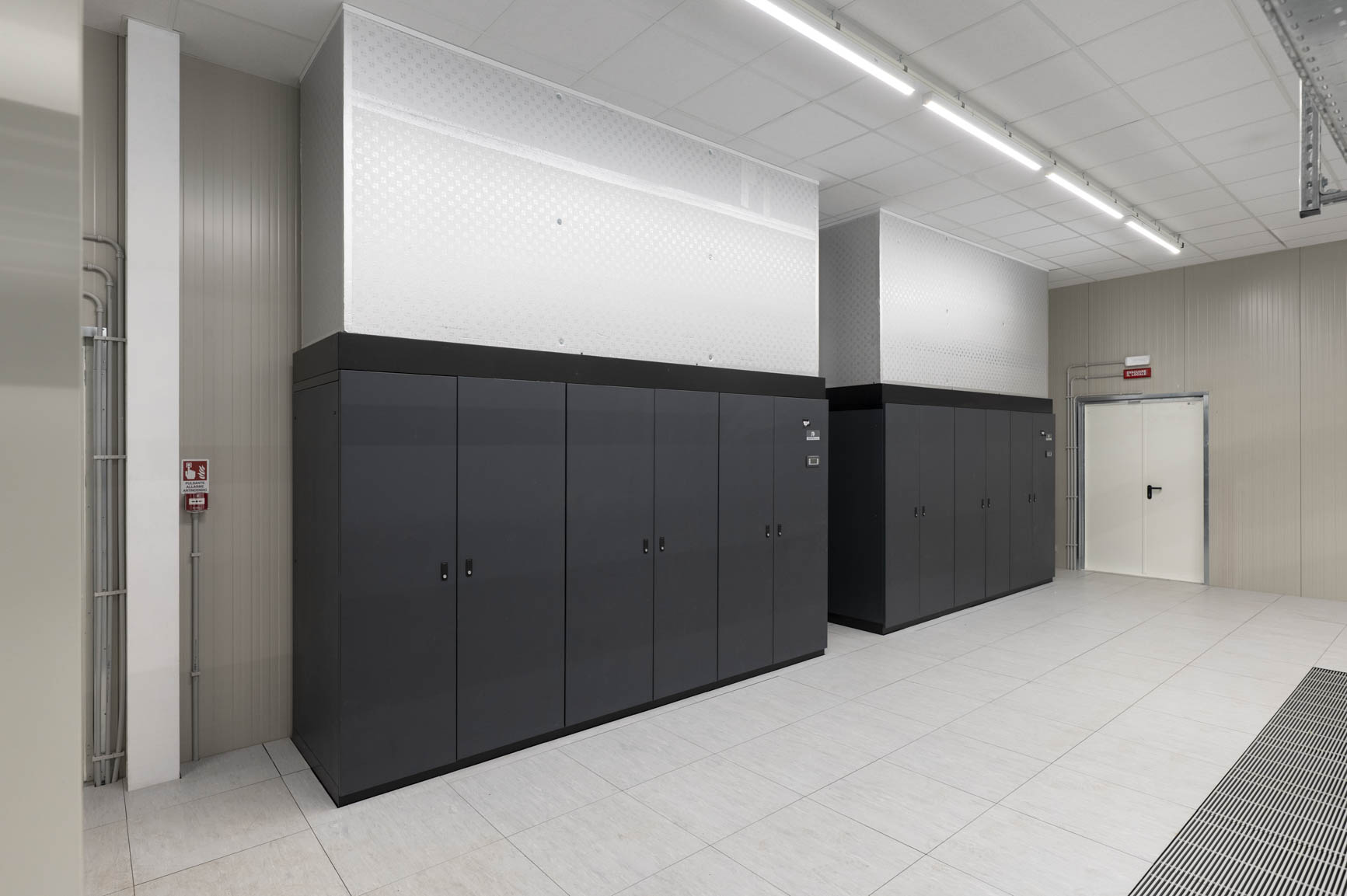

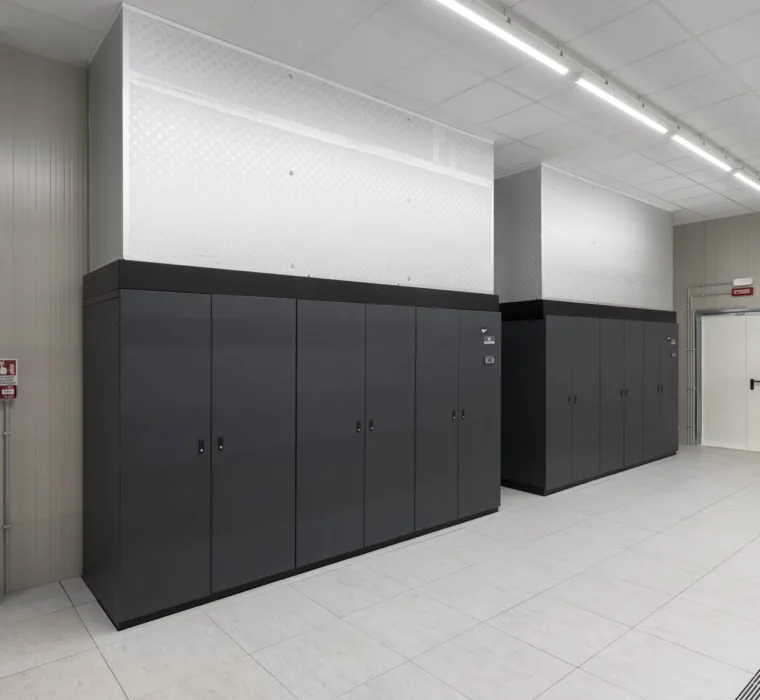

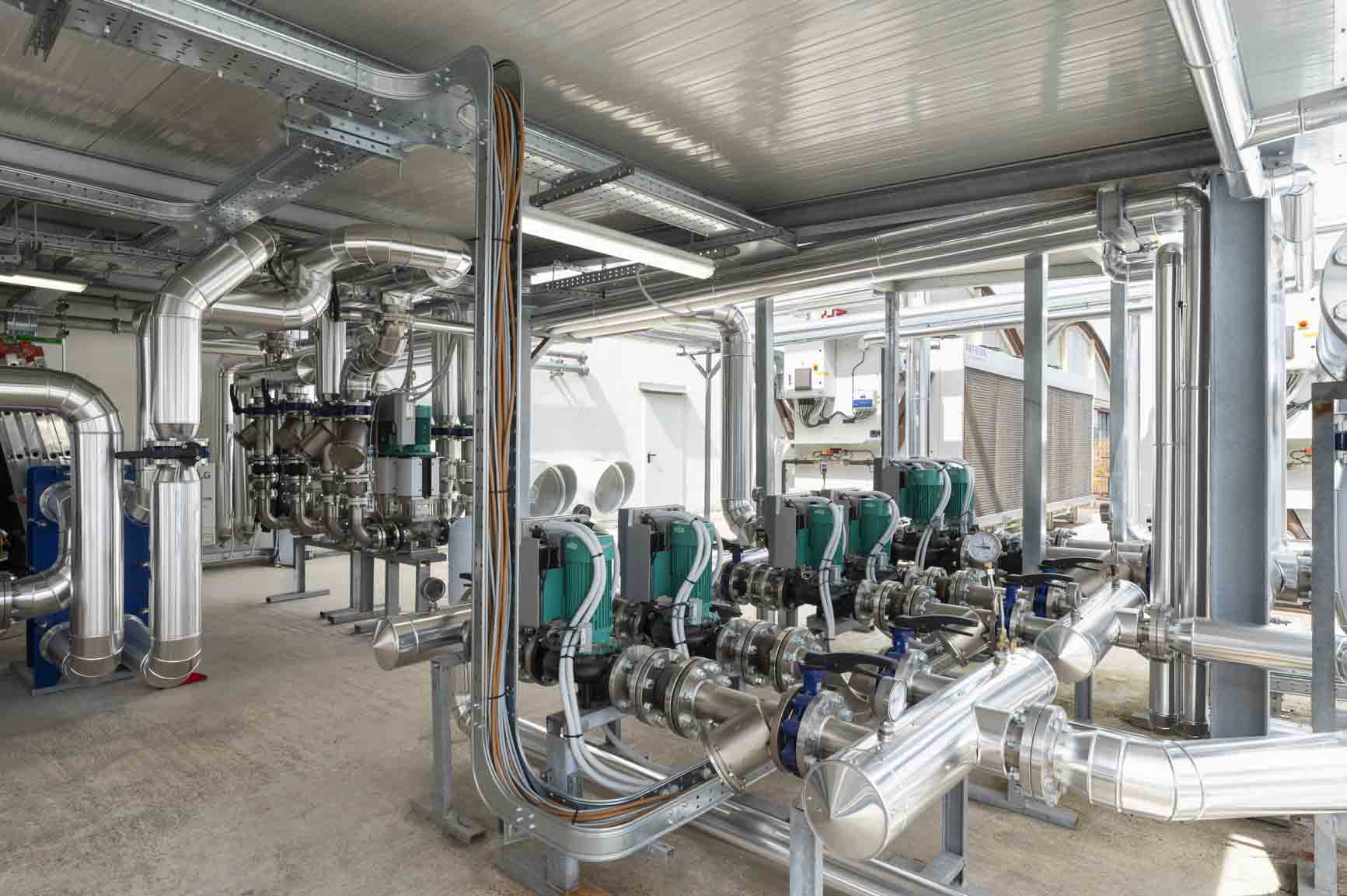

• Tecnologia di Raffreddamento Ibrida: Sistema combinato che supporta sia apparati tradizionali ad aria (classe ASHRAE A1) sia tecnologie DLC (Direct Liquid Cooling) ad acqua (W40), con ridondanza n+1 o 2N.
• Recupero Termico Circolare: Predisposizione per l’integrazione del calore di scarto nella rete di riscaldamento del comprensorio LNF, con una stima di recupero energetico di circa 2 GWh termici/anno.

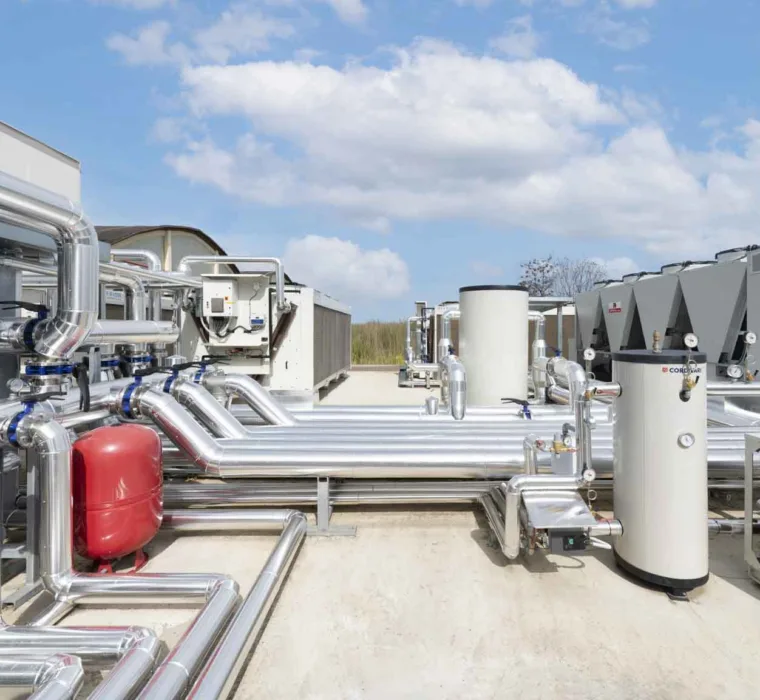

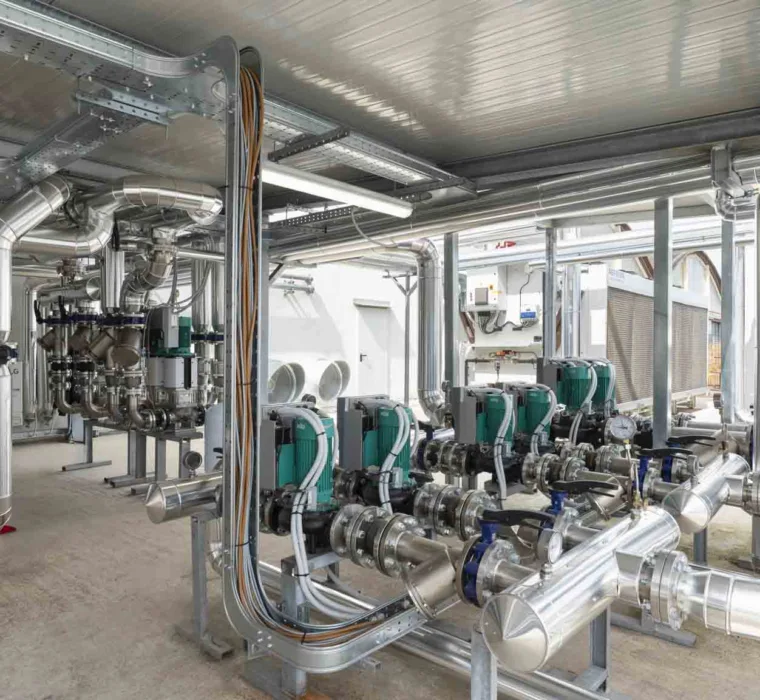

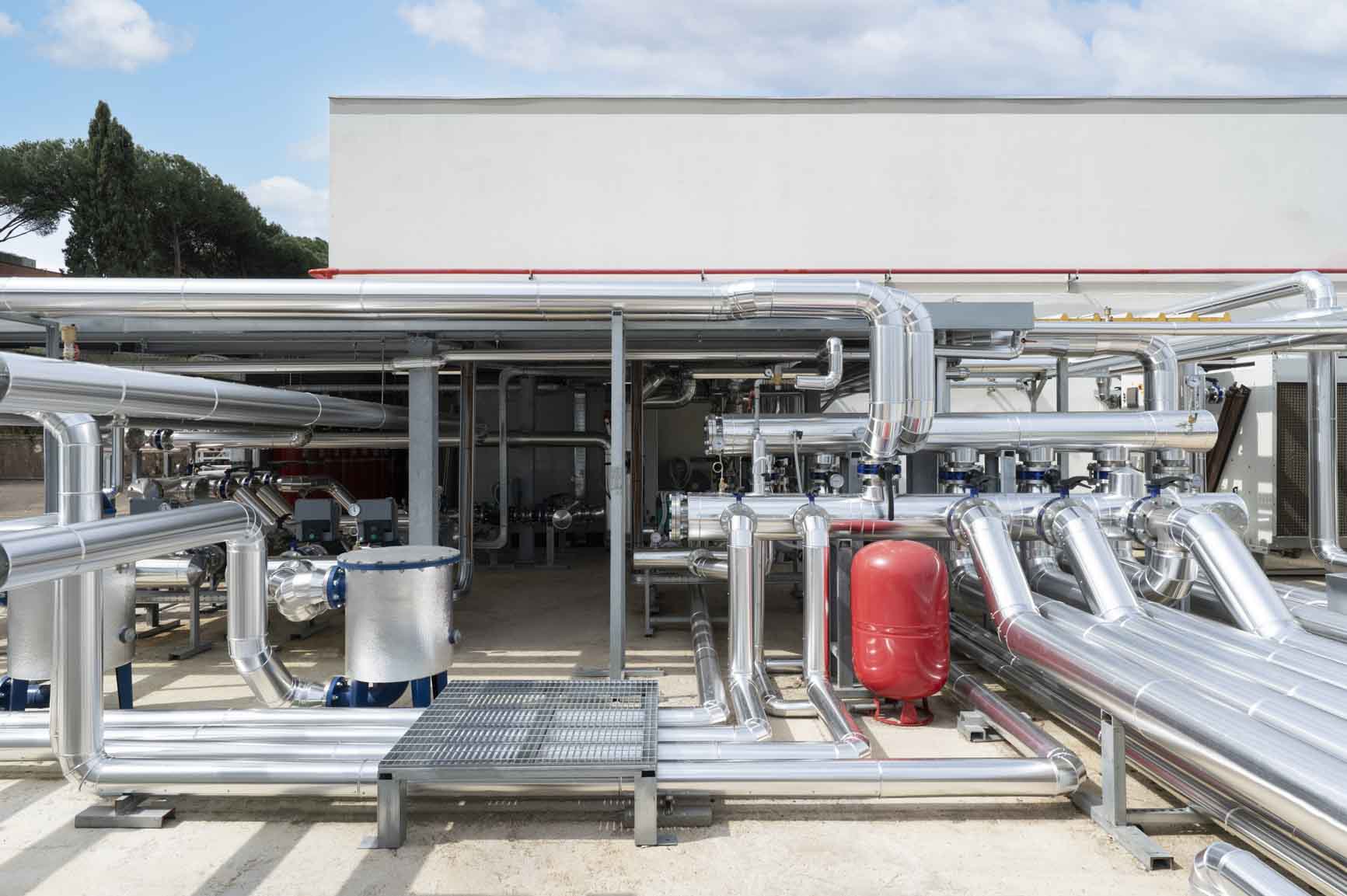

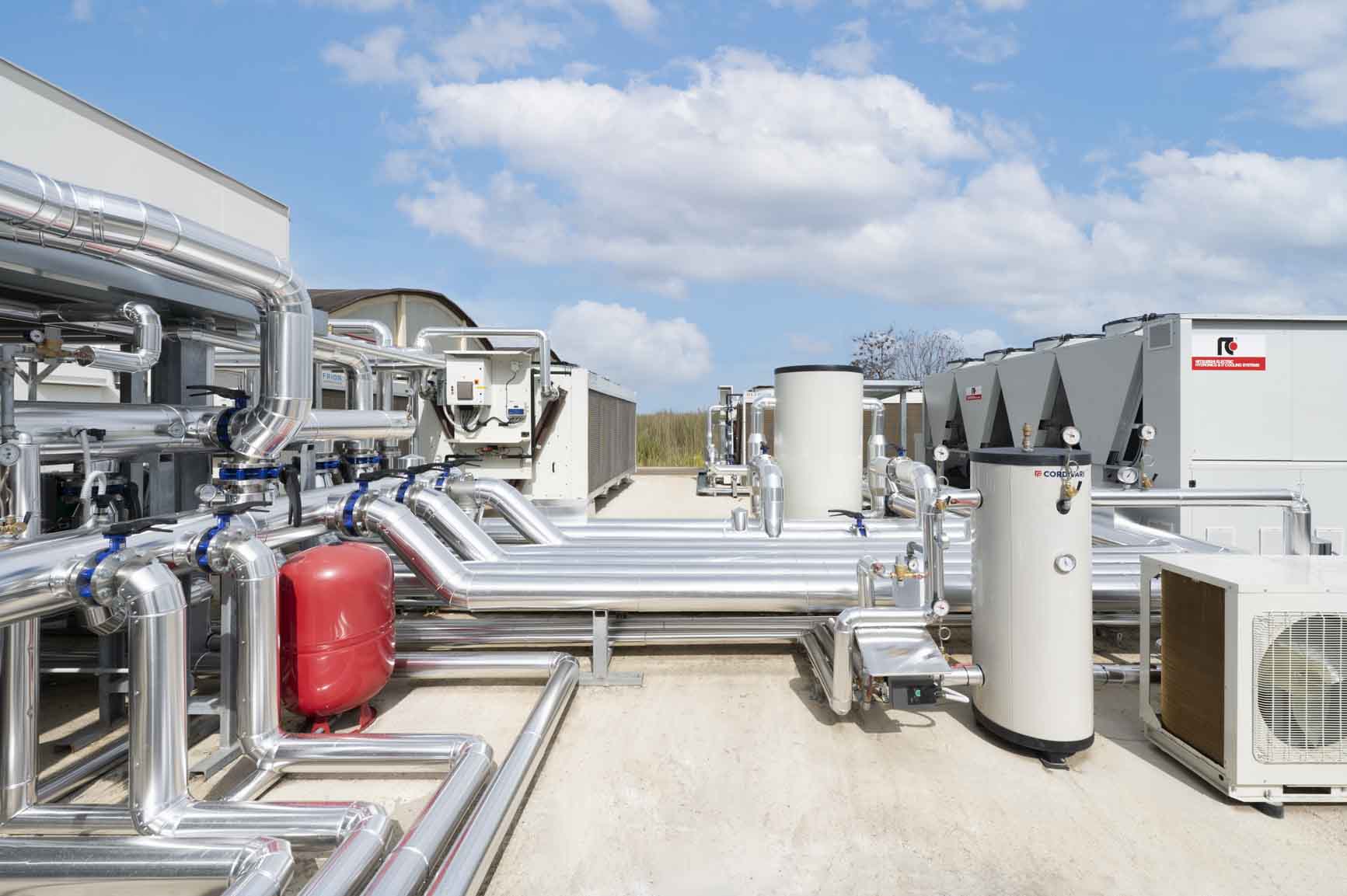

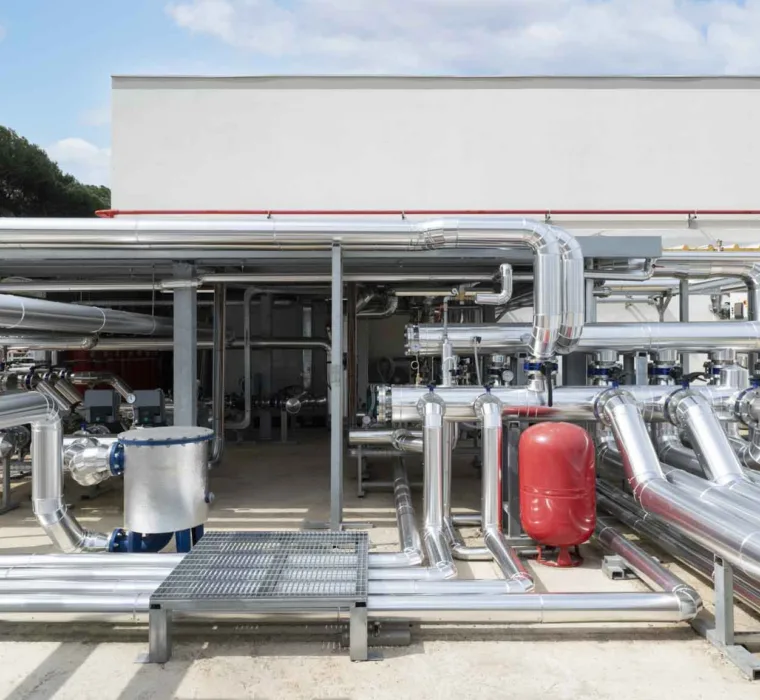

• Efficienza Energetica: Impiego di chiller ad alta efficienza e sistemi di free-cooling per la minimizzazione del PUE.

Impianti Elettrici e Continuità Operativa

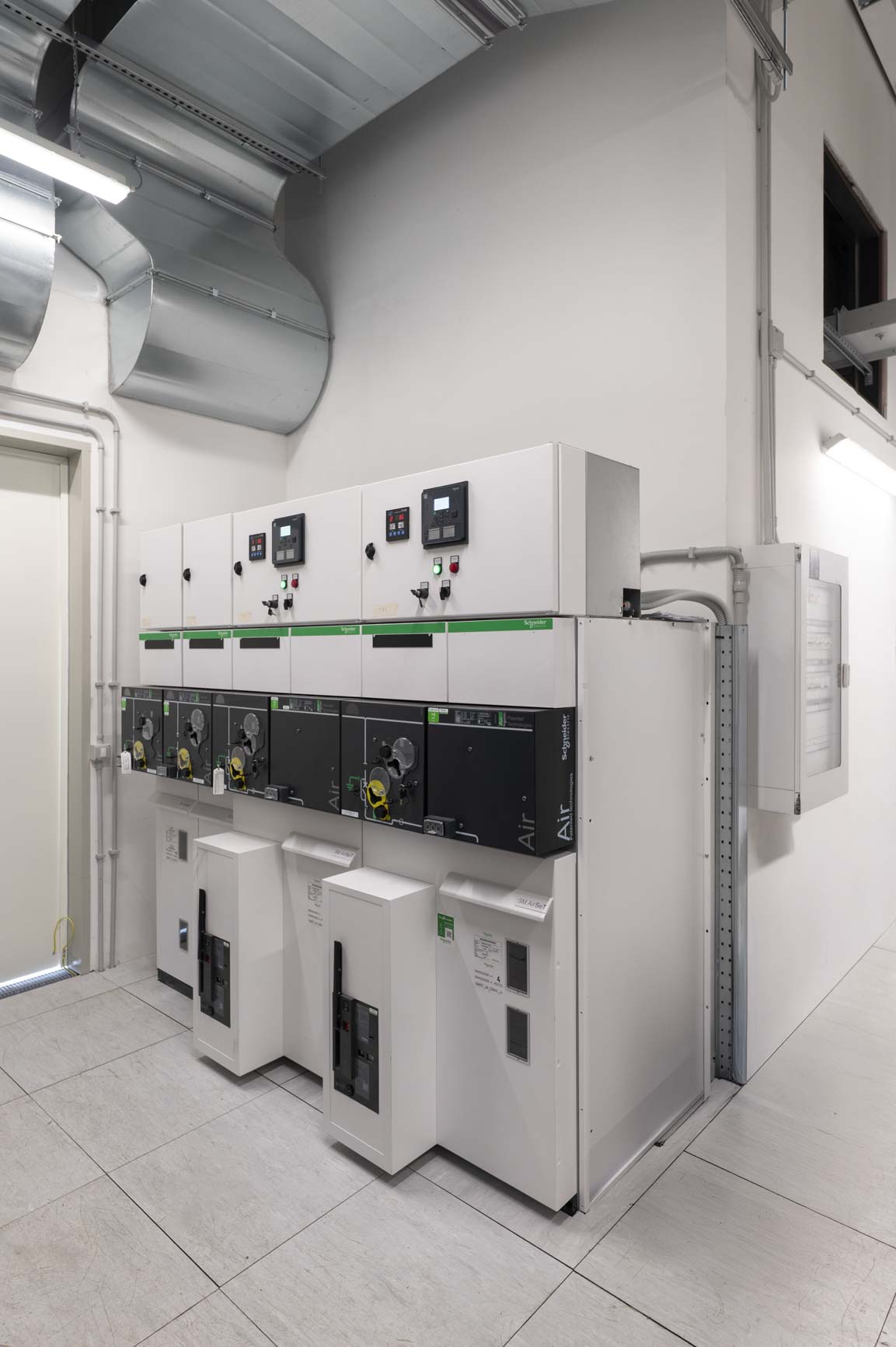

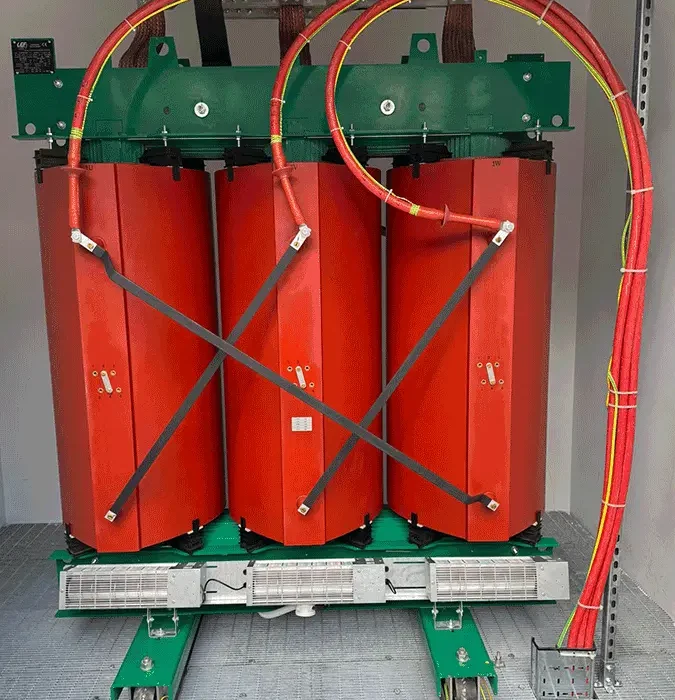

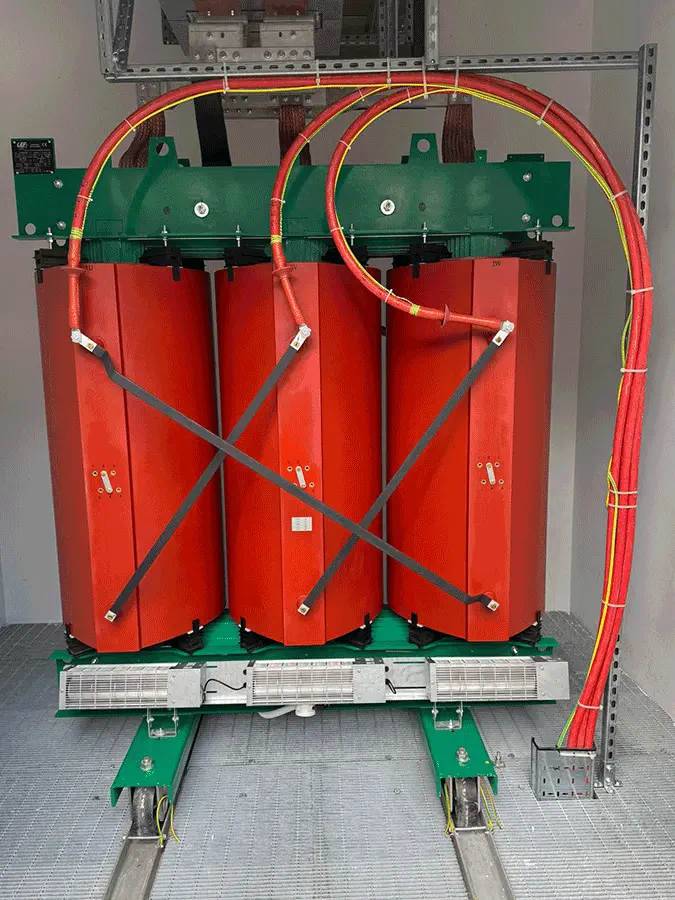

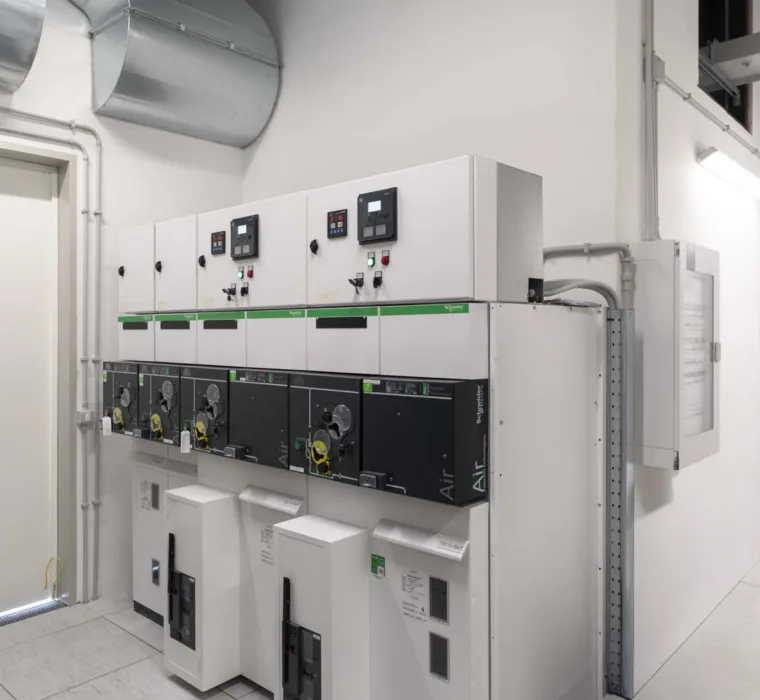

• Cabina di Trasformazione: Nuova sottostazione dedicata (Cabina 5) con due trasformatori in resina da 2000 kVA (20/0,4 kV).

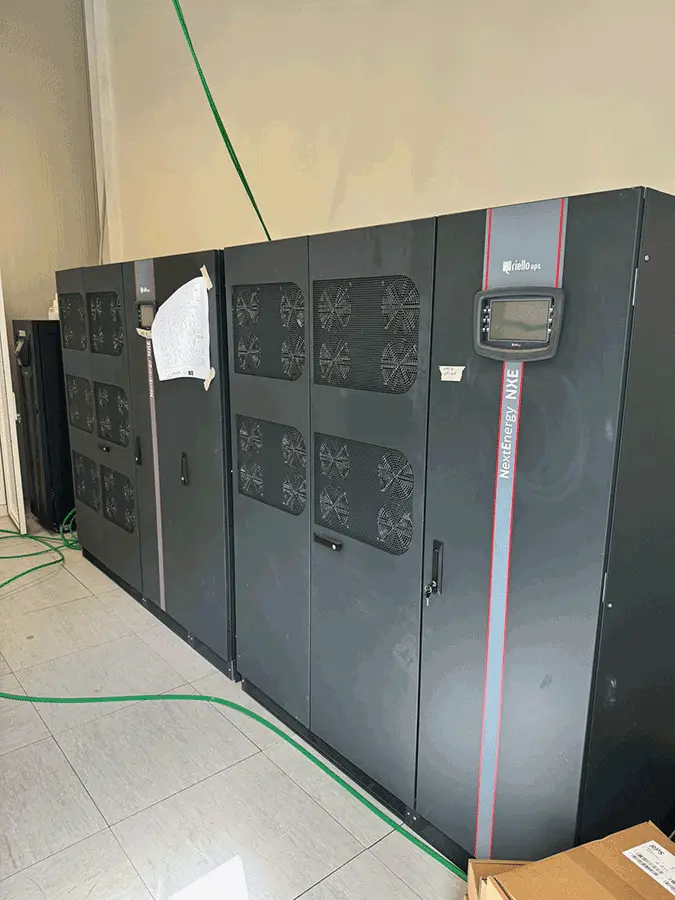

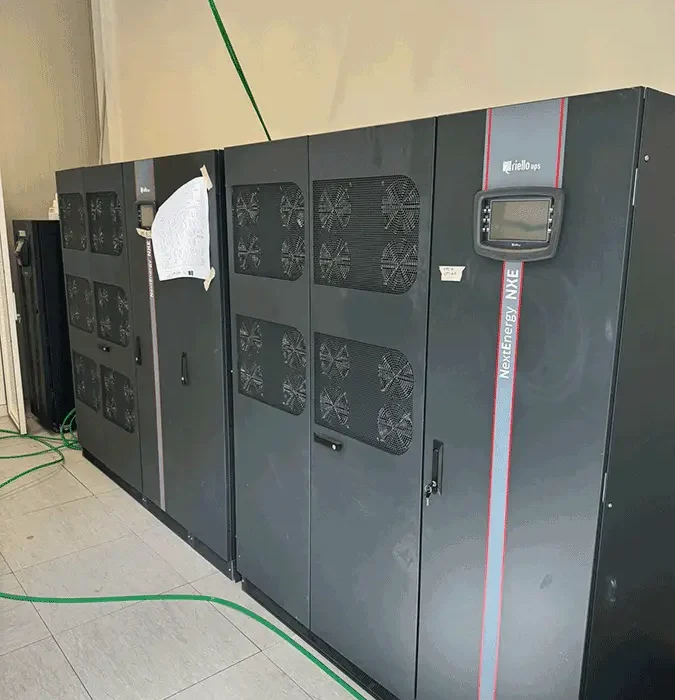

• Sistemi di Continuità (UPS): Implementazione di tre sistemi UPS ON LINE a doppia conversione asserviti a batterie LiFePO4 per la continuità dei carichi IT e dei servizi critici.
• Alimentazione di Emergenza: Gruppo elettrogeno da 200 kVA in configurazione esterna per il supporto dei carichi non interrompibili, con autonomia di 12 ore a pieno carico.

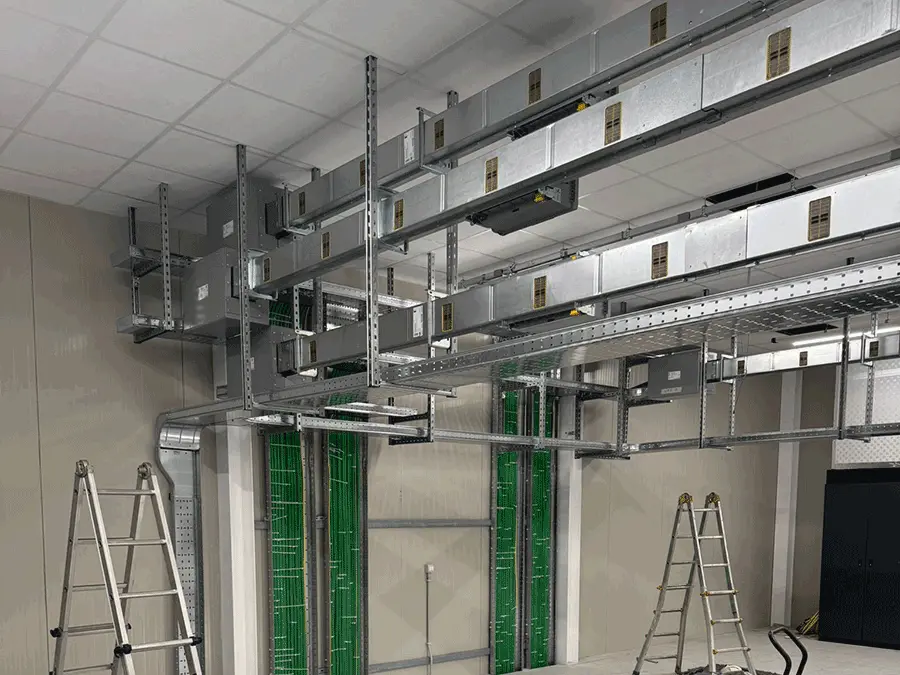

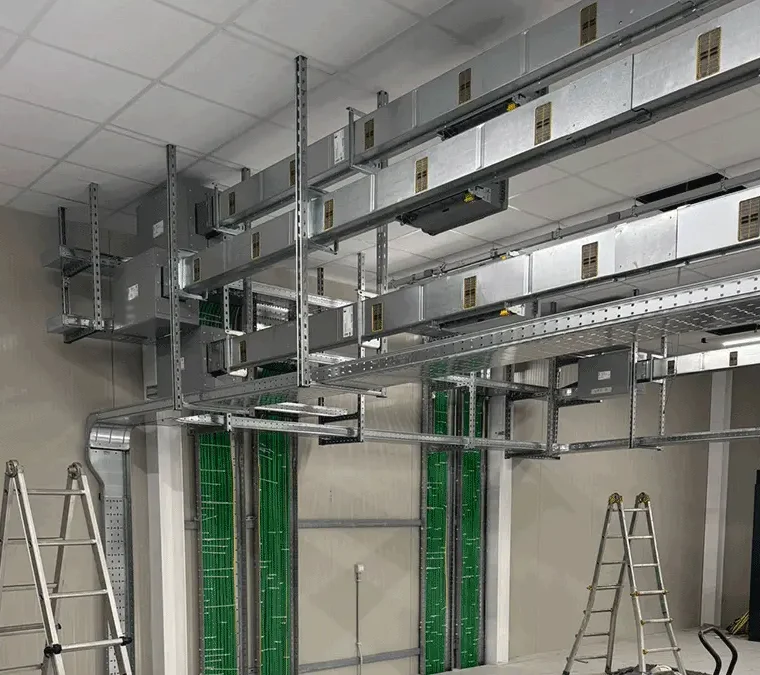

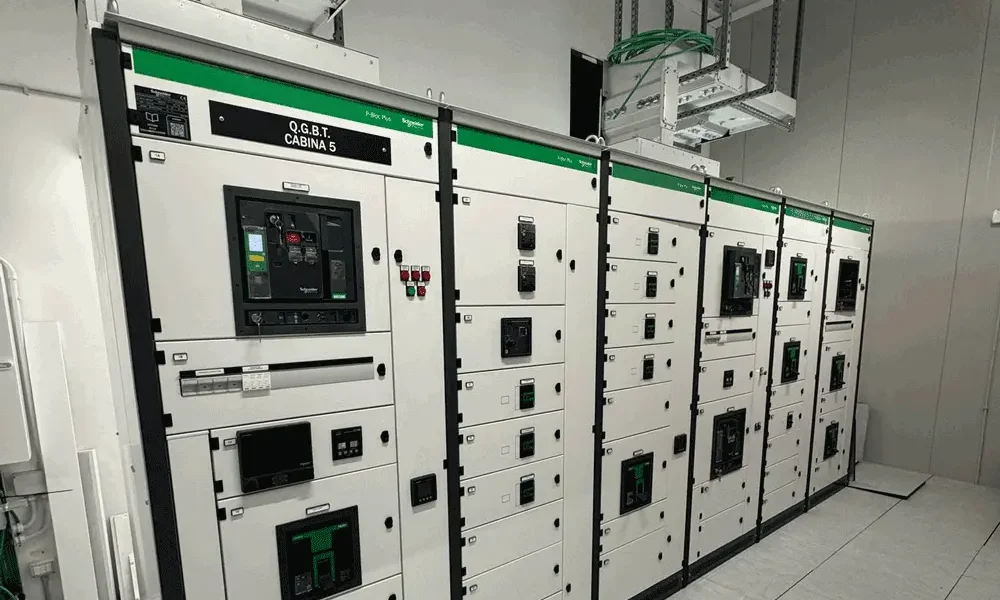

• Distribuzione e Supervisione: Quadri generali (QGBT) alimentati tramite blindosbarre da 4000 A e sistema di monitoraggio SCADA su piattaforma Movicon per la gestione real-time di consumi e allarmi.
